Классификация дорожных плит.

1. Железобетонные дорожные плиты отличаются по нескольким критериям. 1.По виду или конструкции (прямоугольные – П, ПБ, ПББ, трапециевидные - ПТ и шестиугольные – ПШ, ПШП, ПШД и ППШ). 2.По свойствам (неармированные, с предварительно напряженной и ненапряженной арматурой. 3. По нагрузкам, шероховатости и грузоподъемности. А также такие плиты бывают тротуарными, дорожными и аэродромными. В зависимости от всех этих составляющих плиты имеют свою маркировку. К наиболее распространенным железобетонным изделиям относят ПДП – плиты с универсальными характеристиками, которые применяются в укладке дорог с небольшой нагрузкой, и ПДН – используемые в сложных условиях. ПАГ – это очень прочные конструкции, применяемые на аэродромных путях.

Плиты ПДП.

2. Железобетонные плиты ПДП представляют собой изделия, выполненные с использованием ненапряженной арматуры. Ими укладываются дороги временного, реже постоянного, пользования, объездные пути, второстепенные трассы и строительные площадки. Одна плита способна выдерживать при движении транспорта до 30 тонн. Изделия обладают хорошей морозостойкостью (-35-40°С) и не деформируются при сильной жаре. Также, дорожные плиты ПДП могут несколько раз демонтироваться для формирования временных дорог в разных местах. Такие конструкции имеют широкое применение, поэтому изготавливаются длиной 1750, 3000 и 3500 мм, шириной 1500, 1750 и 2750 мм, высотой 160 и 170 мм и массой 1030, 1200, 1900, 2200 и 4080 кг.

Плиты ПДН.

3. Железобетонные дорожные плиты ПДН сделаны на основе предварительно напряженной арматуры, что придает изделию особую прочность. Это прямоугольные плиты с откидными бортами. Такие конструкции выдерживают очень большие нагрузки и часто применяются в сложных климатических и физических условиях. Также они используются для укладки дорог постоянного, реже временного, пользования, складских площадок, автомагистралей, нефтегазовых и энергетических стройплощадок. Кроме того, бетонные конструкции часто применяются для фиксации грунтовых склонов. Выпускаются они длиной 2, 3 и 6 м, шириной 2000 мм, высотой 140 мм и весом 1.4, 2.1 и 4.2 тонны. Выдерживают постоянную нагрузку 10-30 тонн и морозы до -55°С.

Маркировка ЖБ изделий.

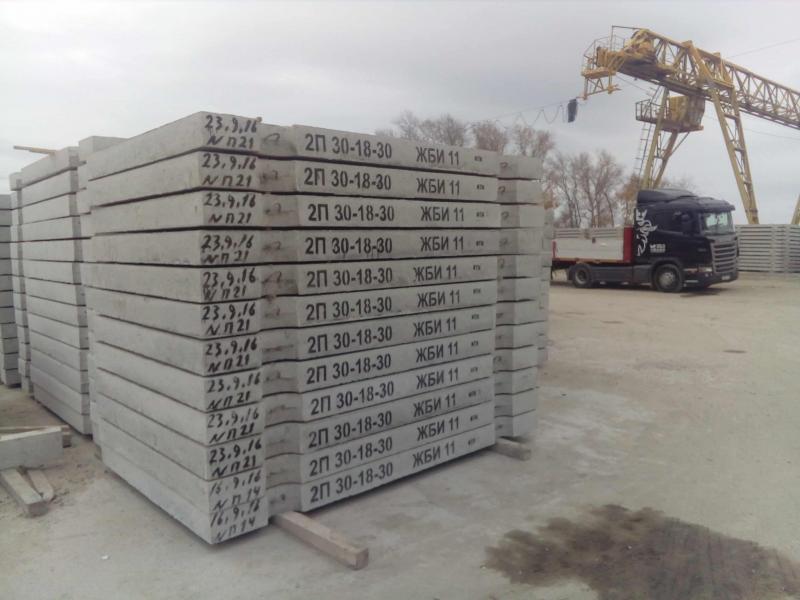

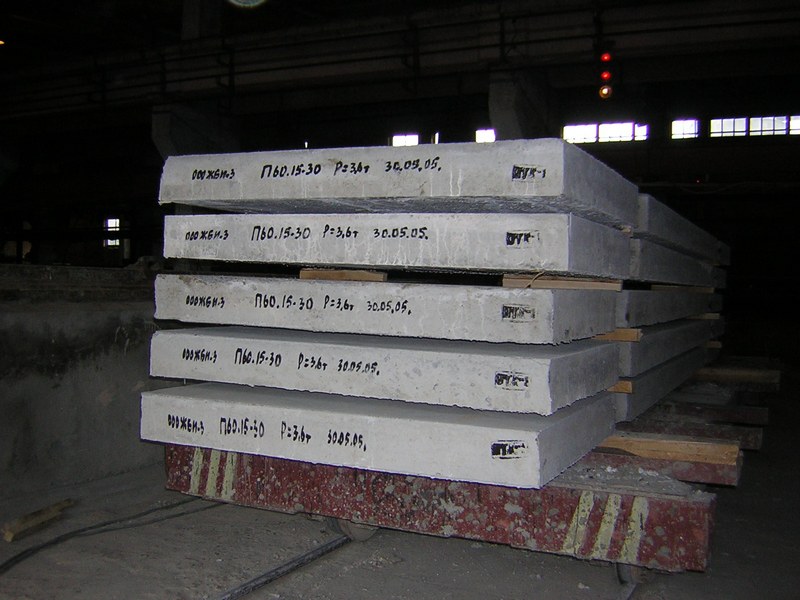

4. Маркировка дорожных плит идет в соответствие с ГОСТ 21924.0-84 (в частности ГОСТ 23009) и должна содержать буквенно-цифровые символы: марка изделия, наименование завода-изготовителя, проверочный штамп, дата производства и масса товара, а также, монтажные знаки: центр тяжести, места строповки, риски и точки опор. Маркировка выполняется путем штампования специальной краской. Пример марки ЖБ изделия: 2П30.18-30 или 1П30-18-30, означает, в последнем случае, что плита прямоугольная, дорожная, для постоянного использования, размером изделия 3000х1800 мм, способная выдержать 30 тонн нагрузки. Аэродромные плиты ПАГ маркируются толщиной и классом арматуры, например, ПАГ-14V согласно ГОСТ 25912.1.
